| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | LianGui |
| Chứng nhận: | CE |
| Số mô hình: | TS-APR01 |

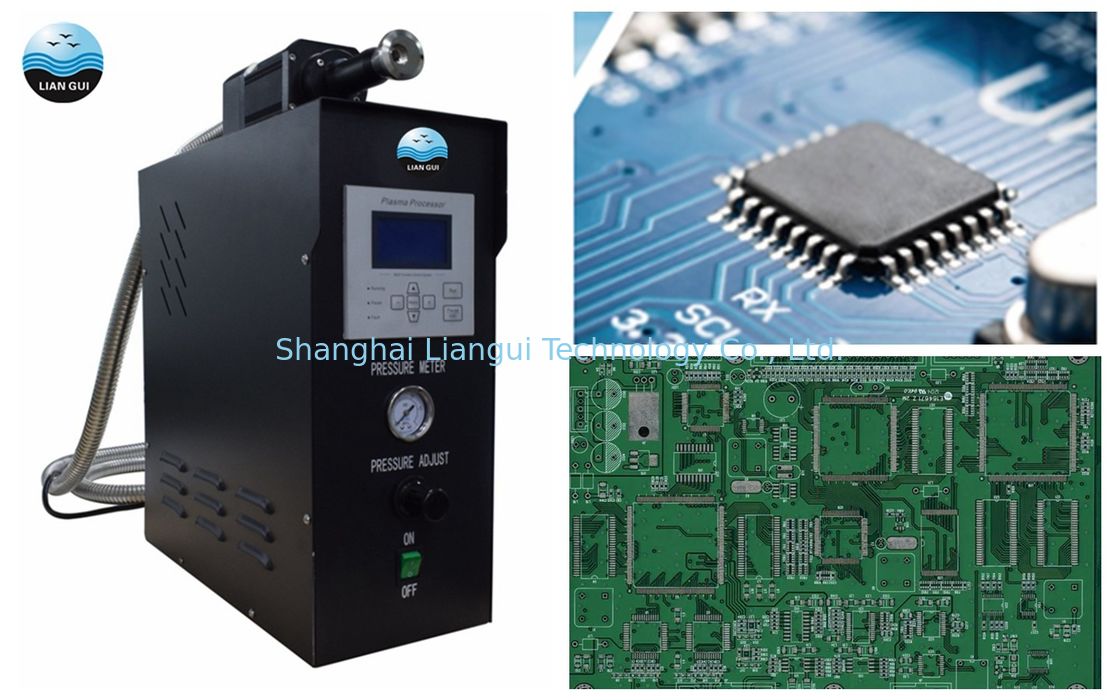

Thiết bị xử lý bề mặt bảng mạch quang điện tử và PCB bán dẫn
1. Giới thiệu sản phẩm
Máy làm sạch plasma trong khí quyển bao gồm máy phát plasma, hệ thống vận chuyển khí và súng phun plasma. Máy làm sạch plasma trong khí quyển phụ thuộc vào năng lượng điện, tạo ra điện áp cao, năng lượng tần số cao. Những năng lượng này tạo ra plasma nhiệt độ thấp trong quá trình phóng điện phát sáng được kích hoạt và kiểm soát trong ống thép vòi và plasma được phun lên bề mặt được xử lý với sự trợ giúp của không gian nén, dẫn đến những thay đổi vật lý và hóa học tương ứng trên bề mặt được xử lý. Bề mặt của vật thể được xử lý được làm sạch, dầu, chất phụ gia và các thành phần khác được loại bỏ và tĩnh điện bề mặt bị loại bỏ. Đồng thời, bề mặt được kích hoạt, tăng độ bám dính, thuận lợi cho việc liên kết, phun, in và niêm phong sản phẩm.
2. Đặc điểm
3. Thông số kỹ thuật:
| KHÔNG | Mục | sự chỉ rõ | |
| Thông số kỹ thuật của bộ nguồn điều khiển Plasma | |||
| 1 | KÍCH THƯỚC(L*W*H) | 490mm×170mm×356mm | |
| 2 | Cân nặng | 21kg | |
| 3 | Nguồn cấp | AC220V,50-60Hz,3 dây | |
| 4 | Công suất ra | 100W--1000W (Có thể điều chỉnh) | |
| 5 | Đường kính hiệu quả plasma | 2mm-10mm | có thể điều chỉnh |
| 6 | khớp nối làm việc | Đầu nối 4×6mm | |
| 7 | Lượng sử dụng khí làm việc | CDA:46±6L/phút | |
| số 8 | Áp suất không khí | 4,20±0./kg/cm | |
| 9 | Không gian cấu hình |
Bảo quản nơi thoáng gió (nhiệt độ môi trường dưới 30 độ). Dự trữ trái, phải và phía trên không gian với hơn Tản nhiệt 150mm, dự trữ không gian phía sau 150mm |
|
| Thông số kỹ thuật súng phun plasma: | |||
| 1 | KÍCH THƯỚC(H) | 85mm×280mm | |
| 2 | Cân nặng | ＜2,85kg | |
| 3 | Khoảng cách giữa nguồn điện và gunjet | 3m | |
| Thông số kỹ thuật khác: | |||
| 1 | Phạm vi làm sạch hiệu quả | 20-80mm | Không bắt buộc |
| 2 | Tốc độ xử lý | 50-300mm/giây | |
| 3 | Khoảng cách xử lý | 2 mm-10 mm đến đối tượng | |
4. Loại cài đặt
đầu vào Bộ xử lý Plasma hai trạm Bộ xử lý Plasma
Nắp an toàn và ống xả có thể được tùy chỉnh trực tuyến trên dây chuyền sản xuất
5. Nguyên tắc làm sạch bằng plasma
Plasma là một loại trạng thái tồn tại của vật chất.Nó thường nằm cạnh các trạng thái rắn, lỏng và khí của một chất và được gọi là "trạng thái thứ tư của vật chất".Nó có thể sử dụng các hạt năng lượng cao plasma và phản ứng vật lý và hóa học bề mặt vật liệu để thực hiện kích hoạt bề mặt vật liệu, ăn mòn, khử nhiễm và các quá trình khác, cũng như hệ số ma sát vật liệu, độ bám dính và ưa nước và các đặc tính bề mặt khác của mục đích sự cải tiến.
Bề mặt của vật liệu được xử lý được làm sạch về mặt hóa học và vật lý bằng cách làm cho plasma và bề mặt vật liệu tiếp xúc và phản ứng bằng công nghệ làm sạch plasma (đặc tính plasma ở nhiệt độ thấp) để cải thiện độ nhẵn bề mặt, cấy nhóm chức hóa học mới và thực hiện quá trình ăn mòn.
(1) Làm sạch và kích hoạt bề mặt vật liệu
(2) Hình thành nhóm chức mới- Tác dụng hóa học.
Nếu khí chất phản ứng được đưa vào khí phóng điện, phản ứng hóa học phức tạp sẽ xảy ra trên bề mặt của vật liệu hoạt hóa.Các nhóm chức năng mới sẽ được giới thiệu, chẳng hạn như hydrocarbyl, amidogen và carboxyl, tất cả đều là các nhóm hoạt động và có thể cải thiện đáng kể hoạt động của bề mặt vật liệu.
(3) Khắc plasma.
Khắc plasma là quá trình loại bỏ chất khí dễ bay hơi sinh ra bằng cách tạo ra plasma của một loại khí và chất phù hợp được chọn trên bề mặt rắn.
Kỹ thuật khắc plasma thực sự là một loại quy trình plasma phản ứng.Cái gọi là plasma trực tiếp, còn được gọi là khắc ion phản ứng, là một dạng mà plasma được khắc trực tiếp.Ưu điểm chính của nó bao gồm tốc độ ăn mòn cao và đồng đều.Các thông số công nghệ của plasma đóng một vai trò quan trọng trong hiệu ứng khắc.
6. Quy trình làm sạch bằng plasma:
7. Ưu điểm làm sạch plasma:
8. So sánh trước và sau khi điều trị bằng huyết tương:
Góc tiếp xúc của chất lỏng trên bề mặt vật liệu rắn là một thông số quan trọng để đo độ ẩm của chất lỏng trên bề mặt vật liệu. Nếu θ <90°, bề mặt rắn ưa nước và Góc càng nhỏ thì khả năng thấm ướt càng tốt;nếu θ>90°, bề mặt rắn kỵ nước.
Phép đo giá trị dyne rất phổ biến trong in ấn, sơn phủ, cán màng, hàn và các ứng dụng khác.Nó có thể phản ánh khả năng liên kết dễ dàng của bề mặt vật liệu.Nói chung, giá trị dyne càng lớn thì hiệu suất liên kết của bề mặt với vật liệu khác càng tốt.
9. Ứng dụng phổ biến:
Biến tính bề mặt vật liệu polyme Cải thiện đặc tính liên kết bề mặt
Loại bỏ cặn oxit của các linh kiện điện tử, cải thiện chất lượng liên kết và tăng cường hiệu quả liên kết.
Chất nền thủy tinh loại bỏ chất gây ô nhiễm hữu cơ
Loại bỏ dầu khỏi bề mặt kim loại
Graphene và sửa đổi làm sạch bột khác
Liên kết kích hoạt bề mặt PDMS
10. Đảm bảo chất lượng và dịch vụ sau bán hàng:
Bảo hành 1 năm, Nếu thiết bị bị lỗi trong thời gian bảo hành, nhà cung cấp nên bố trí nhân sự theo dõi và xử lý cho đến khi khắc phục sự cố.
1) Phụ kiện và Thông tin kèm theo thiết bị.
Khi thiết bị được giao, nhà cung cấp phải cung cấp một bộ tài liệu kỹ thuật hoàn chỉnh liên quan đến vận hành, chạy thử và bảo trì, bao gồm cả sổ tay hướng dẫn vận hành và bảo trì. Sổ tay bảo trì phải có sơ đồ mạch, sơ đồ mạch khí và sơ đồ đường ống.
2) Việc cài đặt
Cung cấp tất cả các chi tiết cần thiết để chuẩn bị cho việc lắp đặt thiết bị tại chỗ.
3) Đào tạo
Trong quá trình lắp đặt, đào tạo có thể được cung cấp từ xa, bao gồm vận hành bình thường, sửa chữa và bảo trì, phân tích các vấn đề về bể chứa và các quy trình khẩn cấp.
4) Cung cấp thiết bị để sử dụng và dịch vụ kỹ thuật sau bán hàng
Nhà cung cấp phải cung cấp các tài liệu về lắp đặt, vận hành và bảo trì thiết bị cũng như hỗ trợ kỹ thuật cho việc đào tạo vận hành. Ngoài ra, một bản sao bảo hành cho biết ngày có hiệu lực và phạm vi bảo hành cũng như người liên hệ của Người bán.
