Máy xếp chồng cán màng EI-66 tự động để lắp ráp lõi máy biến áp công suất trung bình, Độ chính xác ± 0,1 mm, 250 ngăn xếp/phút, Điều khiển PLC, CE

Máy xếp lá EI-66 tự động cho lắp ráp lõi máy biến áp công suất trung bình

Máy xếp lá tự động EI-66 được thiết kế chuyên dụng cho sản xuất lõi máy biến áp công suất trung bình, xử lý các lá thép silic EI-66 với độ chính xác và độ tin cậy cao. Đây là giải pháp nâng cấp lý tưởng từ các phương pháp thủ công hoặc bán tự động cho các nhà sản xuất máy biến áp công suất 50-200 VA, máy biến áp đo lường dòng điện/điện áp và lõi cuộn cảm. Dưới sự điều khiển PLC vòng kín, máy cấp các lá E và I xen kẽ vào các cuộn dây đã được quấn sẵn, hoàn thành quá trình xếp chồng xen kẽ với tốc độ lên tới 250 chồng mỗi phút với độ chính xác xếp chồng cộng trừ 0,1 mm. Điều này loại bỏ lỗi khe hở và xếp chồng lỏng lẻo thường gặp trong các thao tác thủ công, nâng cao độ nhất quán của từ thẩm lõi lên trên 95 phần trăm.

Từ Tấm Thép Silic đến Lõi Thành Phẩm — Một Chu Trình Tự Động Hóa

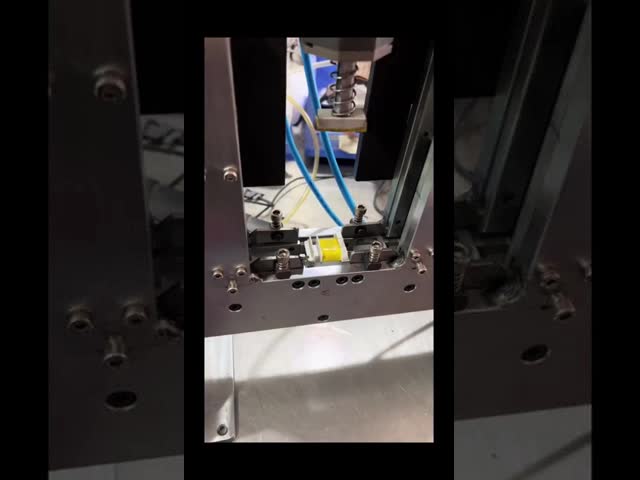

Quy trình xếp chồng EI-66 tuân theo quy trình làm việc một chu trình hợp lý: người vận hành đặt các chồng thép silic EI-66 đã cắt sẵn vào băng nạp và đặt cuộn dây đã quấn lên gá. Hệ thống PLC sau đó kích hoạt cơ cấu nạp khí nén, tách và gắp từng lá E, đưa chúng vào cửa sổ cuộn dây, sau đó gắp và đưa lá I theo mẫu xen kẽ. Cảm biến quang điện đếm từng lá và xác minh việc lắp đặt. Khi đạt đến số lượng cài đặt trước, máy sẽ tự động dừng và báo hiệu hoàn thành. Lõi đã hoàn thành được tháo ra và sẵn sàng cho bước sản xuất tiếp theo — sơn, kiểm tra hoặc lắp ráp. Toàn bộ chu trình chỉ mất vài giây cho mỗi lõi, không cần thao tác lá thủ công.

Thông số kỹ thuật chính

Điều gì làm cho máy EI-66 khác biệt

✅ Tối ưu hóa cho lõi cỡ trung bình – Băng nạp, khuôn dập và gá cuộn dây được thiết kế với kích thước chuyên biệt cho lá EI-66. Không giống như các máy xếp chồng đa năng yêu cầu thay đổi thường xuyên, mẫu máy chuyên dụng này duy trì hiệu suất nạp và lắp đặt nhất quán trong các lô sản xuất dài cùng kích thước lõi.

✅ Đếm quang điện với logic chống kẹt – Mỗi lá được đếm bằng cảm biến quang điện tốc độ cao. Nếu phát hiện lỗi nạp hoặc kẹt, máy sẽ tự động dừng trong vòng 0,5 giây, ngăn ngừa hư hỏng bộ khuôn hoặc lõi đang xếp chồng. Điều này giảm tỷ lệ phế phẩm xuống dưới 0,3 phần trăm.

✅ Tương thích kép CRGO và CRNGO – Cơ cấu nạp xử lý cả thép silic định hướng hạt và không định hướng có độ dày từ 0,3 mm đến 0,5 mm, mang lại sự linh hoạt cho nhà sản xuất trong việc lựa chọn vật liệu lõi cho các mục tiêu hiệu suất và chi phí khác nhau.

✅ Xếp chồng xen kẽ cho hiệu suất từ tính vượt trội – Mẫu xen kẽ từng lá E và I tạo ra các lõi có phân bố từ thông đồng nhất và khe hở không khí tối thiểu, điều này rất quan trọng đối với máy biến áp công suất trung bình, nơi tổn hao lõi ảnh hưởng trực tiếp đến xếp hạng hiệu suất.

✅ Màn hình cảm ứng PLC với lưu trữ công thức – Người vận hành có thể lưu và gọi lại các thông số xếp chồng (số lượng lá, tốc độ, thời gian chờ) cho các lô sản xuất khác nhau. Thay đổi thông số giữa các lô mất dưới 30 giây.

✅ Diện tích nhỏ gọn cho sự linh hoạt trong xưởng sản xuất – Với trọng lượng khoảng 85 kg, máy đủ di động để di chuyển trong dây chuyền sản xuất. Máy kết nối với nguồn khí nén tiêu chuẩn và nguồn điện AC, không yêu cầu nền móng đặc biệt.

Ứng dụng

Máy xếp lá EI-66 được sử dụng rộng rãi trong sản xuất:

• Máy biến áp công suất 50-200 VA cho điều khiển công nghiệp và nguồn điện

• Máy biến áp dòng (CT) và máy biến áp điện áp (PT) cho đo lường và bảo vệ

• Máy biến áp âm thanh và đầu ra cho bộ khuếch đại và thiết bị phát thanh

• Lõi cuộn cảm và choke cho bộ lọc và hiệu chỉnh hệ số công suất

• Các bộ phận điện từ chuyên dụng yêu cầu xếp chồng lõi EI-66

Có sẵn khuôn tùy chỉnh cho các kích thước EI khác (từ EI-28 đến EI-133) theo yêu cầu, cho phép nhà sản xuất mở rộng phạm vi sản xuất với một nền tảng duy nhất.

Hỗ trợ & Dịch vụ sau bán hàng

Cung cấp trực tiếp từ nhà máy với giá cạnh tranh và chứng nhận CE. Chúng tôi đã cung cấp thiết bị xếp lá EI cho các nhà sản xuất máy biến áp được công nhận toàn cầu bao gồm GE Vernova, Eaton, CATL và Chint Electric, với sản phẩm xuất khẩu sang hơn 20 quốc gia. Giao hàng trong vòng 1-15 ngày làm việc. Gói dịch vụ sau bán hàng toàn diện bao gồm hướng dẫn lắp đặt qua video, hỗ trợ tham số PLC từ xa, cung cấp phụ tùng thay thế và bảo hành 12 tháng kể từ ngày giao hàng.
